Cho mô hình mạng sau:
Yêu cầu: –
Hãy tạo các VLAN và gán các interface của switch vào VLAN tương ứng – Đặt
địa chỉ IP cho các PC như trong mô hình. –
Kiểm tra kết nối: Sử dụng tính năng Auto Capture của Packet Tracer quan sát
quá trình gửi nhận gói tin khi:
+ Gửi gói tin ICMP từ PC1 đến PC2
+ Gửi gói tin ICMP từ PC1 đến PC4

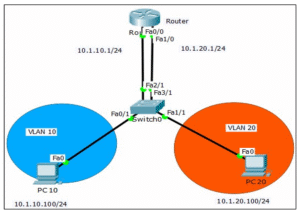

2.Hãy tạo các VLAN và cấu hình định tuyến giữa các VLAN sử dụng Router
như mô hình mạng sau:
3. Cho mô hình mạng sau:
Yêu cầu: Hãy tạo các VLAN trên Switch0 và cấu hình định tuyến giữa các VLAN sử
dụng các Subinterface trên interface Fa0/0 của Router0
4.
Hãy tạo các VLAN và cấu hình định tuyến giữa các VLAN cho mô hình mạng
sau:
HƯỚNG DẪN
1. Tạo VLAN trên Switch:
Switch>Enable
Switch#Configure Terminal
Switch(config)#VLAN 2
Switch(config-vlan)#name P.NHANSU
Switch(config-vlan)#exit Switch(config)#VLAN
3
Switch(config-vlan)#name P.KYTHUAT Switch(config-vlan)#exit
* Gán các interface của switch vào VLAN tương ứng: – Interface Fa2/1 và Fa3/1 thuộc VLAN 2: Switch(config)#interface fa2/1
Switch(config-if)#switchport access vlan 2
Switch(config-if)#exit
Switch(config)#interface fa3/1
Switch(config-if)#switchport access vlan 2 Switch(config-if)#exit – Interface Fa0/1 và Fa1/1 thuộc VLAN 3:
Switch(config)#interface fa0/1
Switch(config-if)#switchport access vlan 3
Switch(config-if)#exit
Switch(config)#interface fa1/1
Switch(config-if)#switchport access vlan 3
Switch(config-if)#exit
Đặt địa chỉ IP cho các PC như sau:
lOMoARcPSD|23904500
Click vào PC đó -> Chọn Tab Desktop -> Chọn IP Configuration: Đặt IP Address và Subnet Mask
tương ứng.
Kiểm tra kết nối: – PC1 gửi được các gói tin đến PC2, và PC2 gửi gói tin phản hồi trở lại cho PC1 –
PC1 không gửi được gói tin đến PC4 (Vì PC1 và PC4 thuộc 2 VLAN khác nhau)
2. Các bước cấu hình như sau:
* Trên Switch:
(Tạo các VLAN: VLAN 10, VLAN 20)
Switch(config)#VLAN 10
Switch(config-vlan)#exit
Switch(config)#VLAN 20
Switch(config-vlan)#exit
Switch(config)#
(Gán các interface của switch vào VLAN tương ứng: Fa0/1 và Fa2/1 thuộc VLAN 10; Fa1/1
và Fa3/1 thuộc VLAN 20) Switch(config)#interface Fa0/1
Switch(config-if)#switchport access VLAN 10
Switch(config-if)#exit
Switch(config)#interface Fa2/1
Switch(config-if)#switchport access VLAN 10
Switch(config-if)#interface Fa1/1
Switch(config-if)#switchport access VLAN 20
Switch(config-if)#interface Fa3/1
Switch(config-if)#switchport access VLAN 20
* Trên Router: Cấu hình các interface Fa0/0, Fa1/0
* Trên PC: Đặt địa chỉ IP cho mỗi PC như sau:
3. Các bước cấu hình như sau: *
Trên Switch: – Tạo các VLAN: (Chú ý: VLAN 1 là VLAN mặc định nên không cần tạo)
* Trên PC: Đặt địa chỉ IP cho các PC như sau:
Click vào PC đó -> Chọn Tab Desktop -> Chọn IP Configuration: Đặt IP Address và Subnet Mask,
Default Gateway tương ứng.
4. Các bước cấu hình như sau:
* Trên PC: Đặt địa chỉ IP cho các PC như sau:
* Trên MODEM: Cấu hình interface Fa0/0 như sau:
Router(config)#hostname MODEM
MODEM(config)#interface Fa0/0
MODEM(config-if)#no shutdown
MODEM(config-if)#ip address 192.168.1.1 255.255.255.0
MODEM(config-if)#exit
* Trên Switch Layer 3:
(Đặt địa chỉ IP cho interface Fa0/4 và hủy bỏ tính năng switch trên interface này)
Switch(config)#interface Fa0/4
Switch(config-if)#no switchport
Switch(config-if)#ip address 192.168.1.2 255.255.255.0
Switch(config-if)#no shutdown
(Cấu hình VLAN và gán các interface vào VLAN tương ứng)
Switch(config)#vlan 2
Switch(config-vlan)#exit
Switch(config)#vlan 3
Switch(config-vlan)#exit
Switch(config)#interface Fa0/2
Switch(config-if)#switchport access vlan 2
Switch(config)#interface Fa0/3
Switch(config-if)#switchport access vlan 3
Switch(config)#interface Fa0/1
Switch(config-if)#switchport access vlan 1
(Cấu hình địa chỉ cho các interface VLAN trên Switch Layer 3)
Switch(config)#interface Vlan 1
Switch(config-if)#no shutdown
Switch(config-if)#ip address 192.168.4.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#interface Vlan 2
Switch(config-if)#no shutdown
Switch(config-if)#ip address 192.168.2.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#interface Vlan 3
Switch(config-if)#no shutdown
Switch(config-if)#ip address 192.168.3.1 255.255.255.0
Switch(config-if)#exit
(Kích hoạt tính năng định tuyến – Routing – trên Switch Layer 3)
Switch(config)#ip routing
Chú ý: Trên các switch0, switch1, switch2 không cần cấu hình gì!
